密封原理
磁力耦合属于非直接接触密封。由驱动轴,从动轴,壳体及内外环强磁铁,隔套等构成。利用强磁材料同性相斥,异性相吸的原理及磁力线穿透非铁磁物质的特征。
当电机带动驱动轴旋转时,通过磁力作用,外磁转子带动动密封套内的内磁转子同步旋转,从而实际传输扭矩非接触传动。

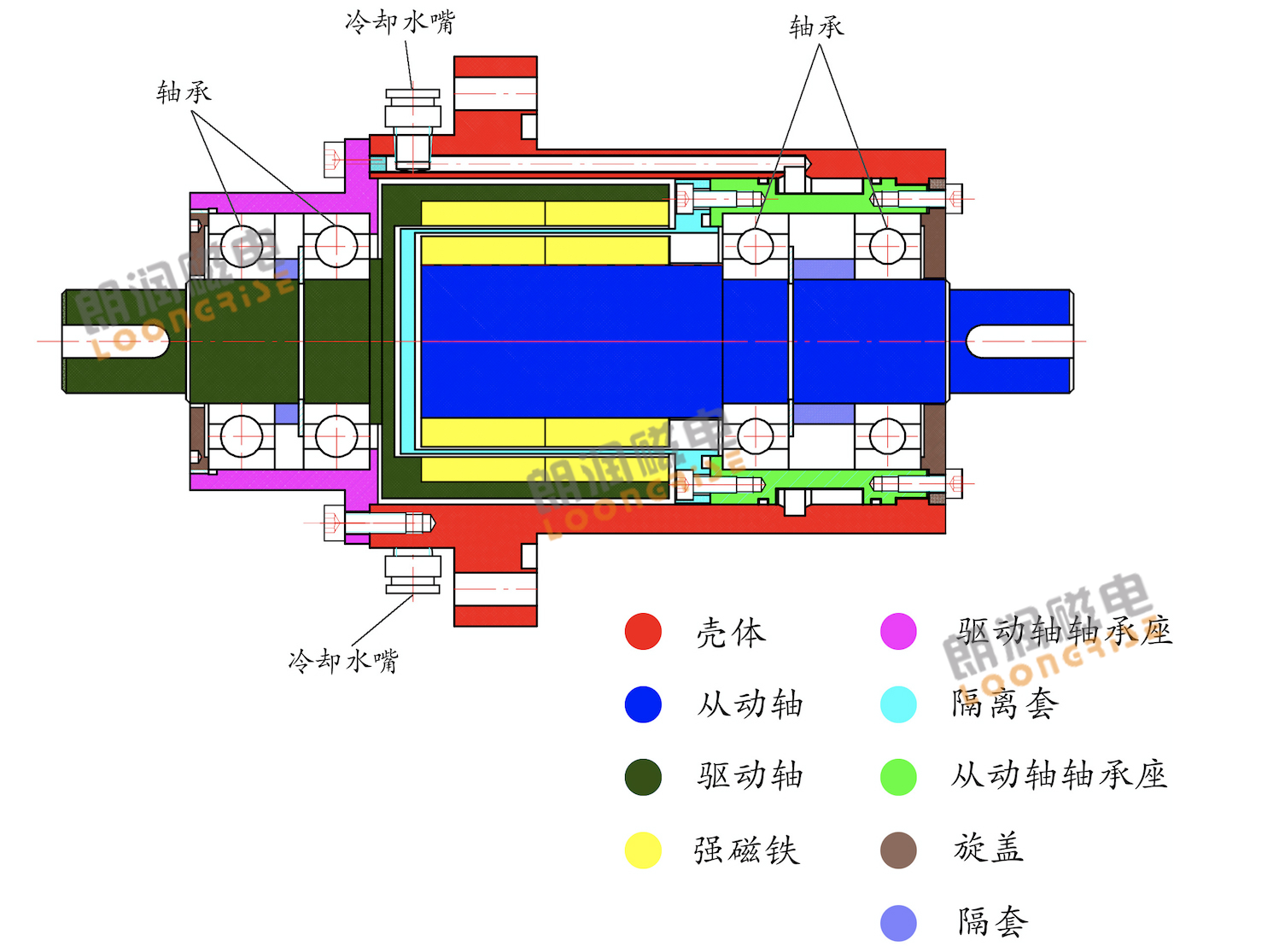

结构示意图

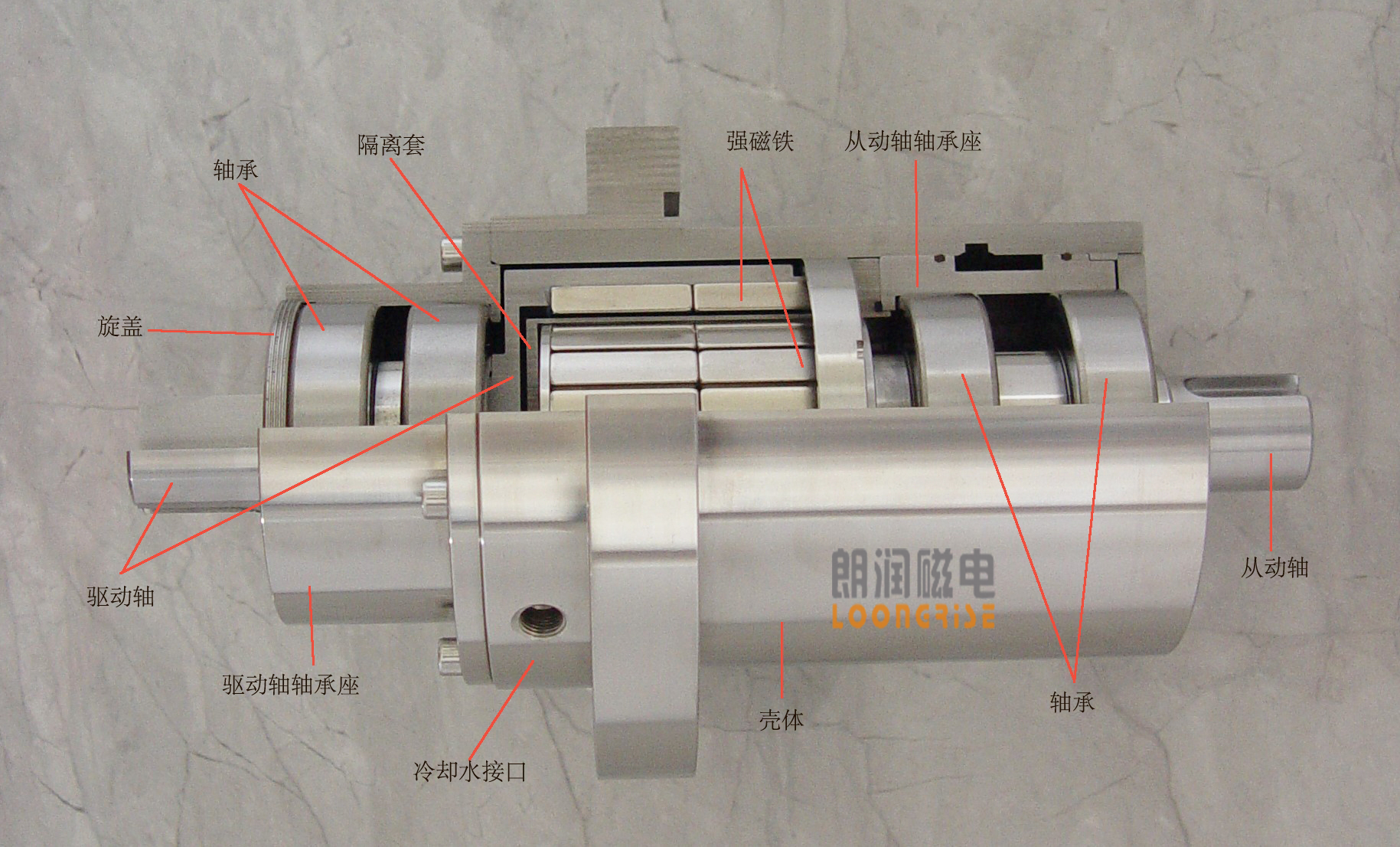

实物剖面图

密封原理
磁力耦合属于非直接接触密封。由驱动轴,从动轴,壳体及内外环强磁铁,隔套等构成。利用强磁材料同性相斥,异性相吸的原理及磁力线穿透非铁磁物质的特征。
当电机带动驱动轴旋转时,通过磁力作用,外磁转子带动动密封套内的内磁转子同步旋转,从而实际传输扭矩非接触传动。

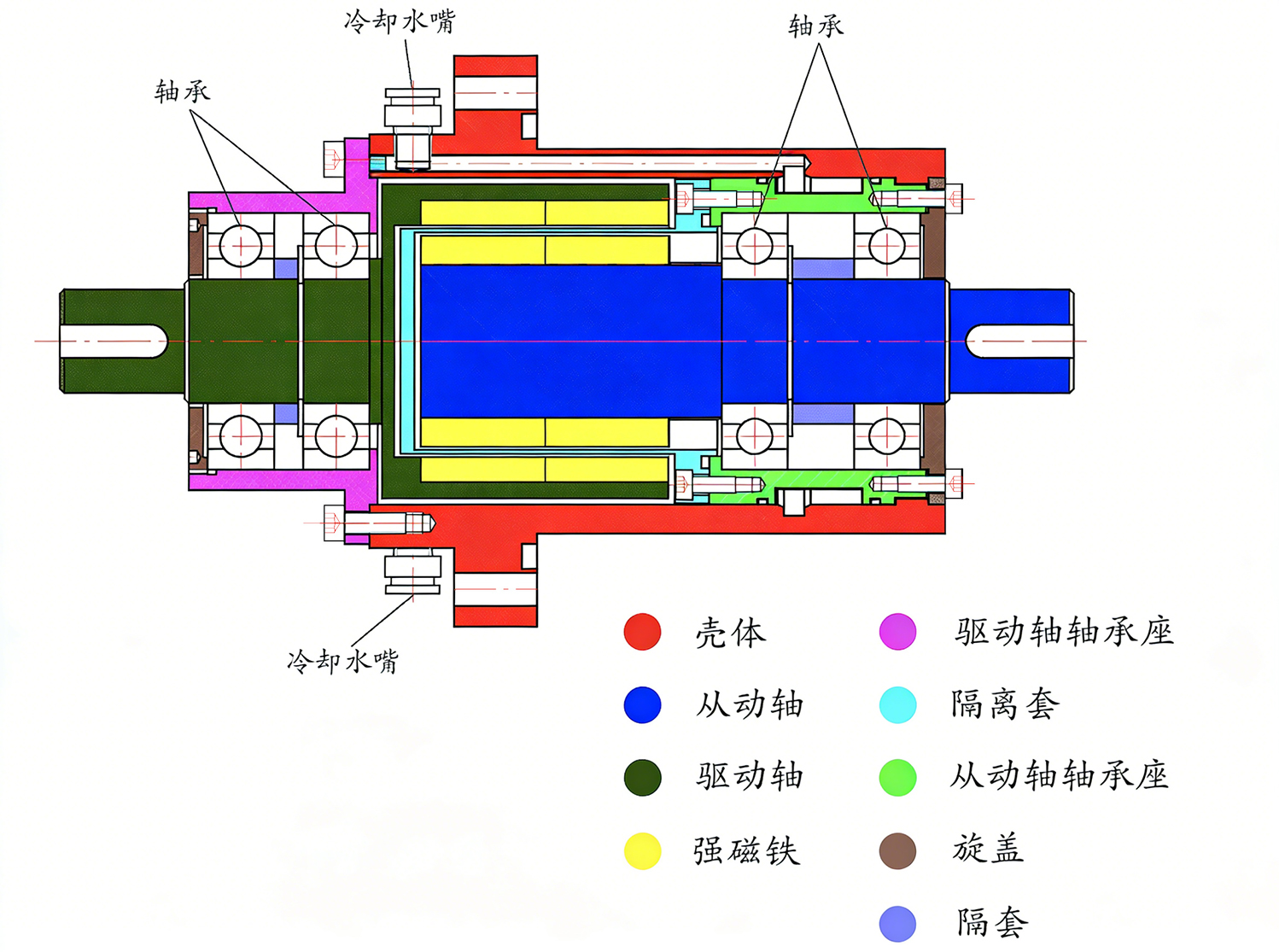

结构示意图

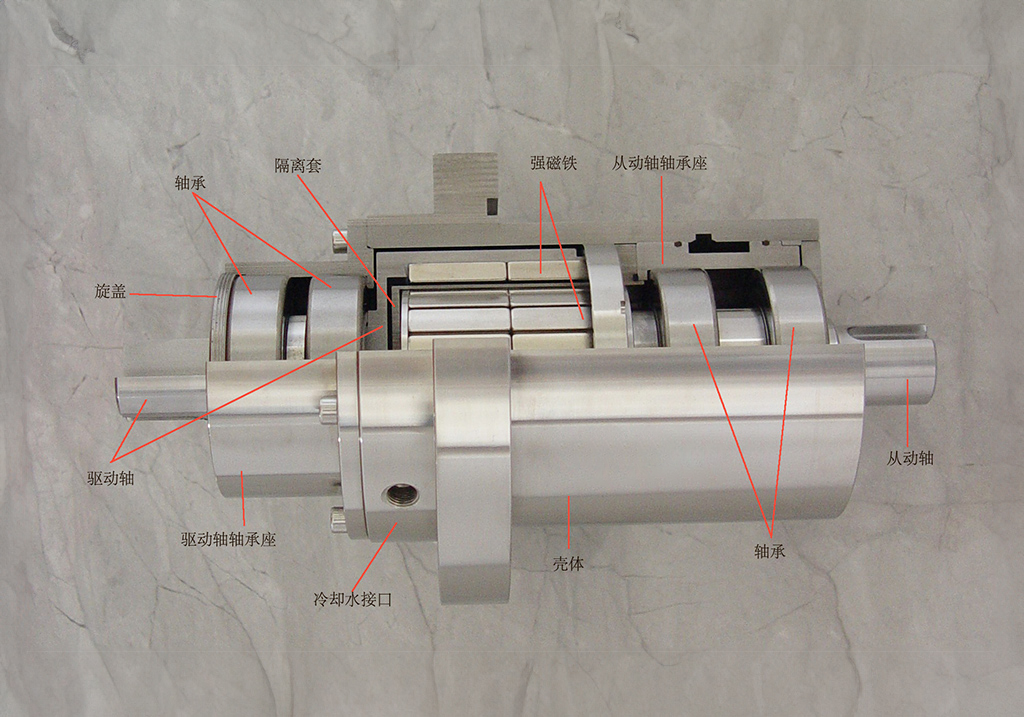

实物剖面图
控制精度高
维修费用低,使用寿命长
启动平顺,驱动负荷均匀
允许较大安装误差(最大为5mm),安装简单。
具有超载保护功能,消除非系统超载导致损坏
结构简单,适合各种恶劣环境,亦不会产生污染物,即使损坏也不会造成系统泄漏。
由于密封件采用静密封,轻松实现零泄漏。
工作扭矩 | 使用温度 | 转速 |
---|---|---|
2 ~ 60 N.m |
1、<110 ℃ 2、<300 ℃(通水冷却状态) |
0 ~ 300 r/min |
